무시하면 안 되는 틸팅 패드 베어링의 손상 징후

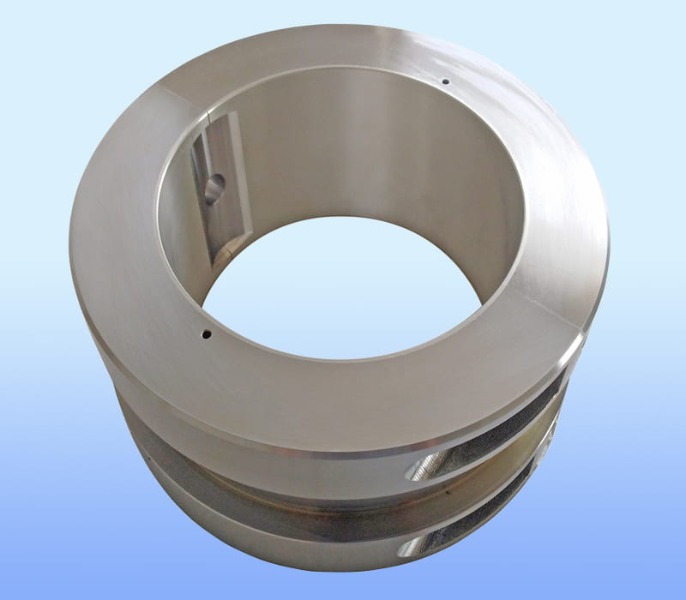

틸팅 패드 베어링 증기 터빈, 가스 압축기 및 대형 전기 모터와 같은 고속 회전 기계의 중요한 구성 요소입니다. 안정적인 회전동력 성능을 제공하고 정렬 불량을 수용하는 능력은 현대 산업에서 없어서는 안 될 요소입니다. 그러나 모든 정밀 부품과 마찬가지로 틸팅 패드 베어링은 시간이 지남에 따라 손상되기 쉽습니다. 조기 경고 신호를 무시하면 치명적인 장비 고장, 예상치 못한 가동 중지 시간, 비용이 많이 드는 수리가 발생할 수 있습니다.

작동 원리 이해

손상 모드를 식별하기 전에 틸팅 패드 베어링의 기능을 기억하는 것이 유용합니다. 각 패드는 독립적으로 회전하므로 하중 방향이나 샤프트 속도에 관계없이 유체 역학적 쐐기를 형성할 수 있습니다. 이 설계는 교차 결합 강성을 최소화하고 오일 소용돌이 불안정성을 사실상 제거합니다. 그러나 성능을 부여하는 복잡성으로 인해 여러 오류 메커니즘이 발생하기도 합니다. 정상적인 마모 패턴과 심각한 손상 사이의 차이를 인식하는 것이 필수적입니다.

시각적, 물리적 마모 징후

접근 가능한 진단 방법은 예정된 유지 관리 중에 육안 검사를 유지합니다. 틸팅 패드 베어링을 검사할 때 즉각적인 주의가 필요한 몇 가지 물리적 징후가 있습니다.

패드 표면 이상

패드 표면의 배빗층(백색 금속)이 방어선입니다. 다음 이상 현상은 점진적인 손상을 나타냅니다.

이 중 크랙이나 스미어링은 계속 작동시키면 급속히 퍼지기 때문에 특히 위험합니다. 번짐이 심한 단일 패드는 잔해물을 인접한 패드로 옮겨 계단식 오류를 일으킬 수 있습니다.

피벗 및 백업 손상

틸팅 패드 베어링은 자유로운 피벗 움직임에 의존합니다. 피벗(볼 앤 소켓 또는 원통형 유형)에 편평화, 브리넬링 또는 부식이 나타나면 패드가 제대로 정렬될 수 없습니다. 고착된 패드는 유체역학적 이점을 잃어 하중 분포가 고르지 않고 국부적인 과열이 발생합니다. 다음 사항에 대한 피봇 포인트를 검사합니다.

• 반복적인 충격으로 인한 압흔
• 원래 곡률 손실
• 마찰열로 인한 변색
• 프레팅 부식 징후(적갈색 분말)

작동 중 열 징후가 감지됨

틸팅 패드 베어링의 많은 손상 메커니즘은 열 이상으로 인해 발생합니다. 최신 상태 모니터링 시스템은 눈에 띄는 손상이 발생하기 전에 이러한 징후를 포착할 수 있습니다.

비정상적인 패드 온도 확산

건강한 베어링에서는 모든 패드가 일정한 부하에서 가까운 온도 범위 내에서 작동합니다. 인접한 패드보다 온도가 5~8°C 높은 단일 패드는 국부적인 과부하 또는 와이프 현상을 나타냅니다. 반대로, 다른 것보다 패드 쿨러가 정렬 불량이나 피벗 고착으로 인해 언로드될 수 있습니다. 절대값이 아닌 온도 추세를 기록하십시오. 몇 주에 걸쳐 한 패드의 점진적인 상승이 실패로 이어지는 경우가 많습니다.

급격한 온도 변동

부하 변화 없이 몇 분 내에 패드 온도가 ±3°C 이상 변동하는 경우 유막 불안정 또는 초기 패드 흔들림이 의심됩니다. 이는 패드가 피벗에 대해 "덜거덕거릴" 수 있는 경부하 틸팅 패드 베어링에서 특히 일반적입니다. 해결하지 않은 채 방치하면 피벗이 마모되어 결국 패드 위치가 손실됩니다.

베어링 하우징 히트 매핑

베어링 하우징에 열화상을 사용하면 핫스팟을 찾아낼 수 있습니다. 일부 열 발생은 정상이지만, 한 패드와 정렬된 국지적인 뜨거운 영역은 해당 패드의 과도한 마찰을 나타냅니다. 동일한 베어링의 열 패턴을 비교하십시오. 비대칭 가열은 신뢰할 수 있는 위험 신호입니다.

틸팅 패드 베어링 손상의 진동 특성

진동 분석은 생산을 중단하지 않고도 틸팅 패드 베어링의 손상을 조기에 감지할 수 있는 강력한 도구입니다. 특정 빈도 패턴은 뚜렷한 고장 모드에 해당합니다.

하위 동기 활동

틸팅 패드 베어링의 주요 장점 중 하나는 오일 소용돌이에 대한 저항력입니다. 0.4~0.48× 주행 속도에서 강한 진동 구성 요소를 관찰하면 이는 전형적인 오일 소용돌이가 아니지만 다음을 나타낼 수 있습니다.

• 예압 부족으로 인한 패드 떨림
• 패드 홉을 허용하는 느슨한 피벗 핏
• 베어링 하우징 정리 문제

0.1인치/초 최대 속도를 초과하는 지속적인 하위 동기 진동은 검사를 보장합니다. 이 베어링 유형에 대해 "정상"이라고 무시하지 마십시오. 건강한 틸팅 패드 베어링은 매우 낮은 하위 동기 에너지로 작동합니다.

동기 및 고조파 피크

주행 속도 진동이 1배 증가하면 패드 표면이 손상되어 국지적인 높은 지점이 생성될 수 있습니다. 예를 들어, 작은 배빗 오버레이 균열로 인해 샤프트가 해당 패드를 통과할 때마다 회전당 한 번씩 마찰이 발생할 수 있습니다. 마찬가지로, 패드 마모 또는 피벗 손상으로 인해 유막이 비선형이 되면 2× 또는 3× 고조파가 나타납니다.

고주파 버스팅

무작위 고주파 진동 버스트(종종 1000Hz 이상)는 간헐적인 금속 간 접촉을 나타냅니다. 이는 강철 지지대가 샤프트와 접촉하는 심각한 배빗 손실이 있는 틸팅 패드 베어링에서 흔히 발생합니다. 진동 시스템이 전체 진폭 추세로만 설정된 경우 이러한 신호는 종종 누락됩니다.

윤활유 분석 결과

오일 분석은 내부 마모에 대한 간접적이지만 강력한 증거를 제공합니다. 테스트를 입자 수로 제한하지 마십시오. 틸팅 패드 베어링에 대한 특정 지표를 목표로 삼으십시오.

배빗 입자

주석, 구리 및 안티몬은 주석 기반 배빗의 주요 요소입니다. 이러한 금속, 특히 10 마이크론보다 큰 입자의 급격한 증가는 활성 패드 마모를 나타냅니다. 기준값과 비교합니다. 100시간 이상 작동하면 두 배로 늘어나는 것이 중요합니다. Babbitt 입자는 부드럽고 현미경으로 보면 종종 편평한 은빛 조각으로 나타납니다.

산화 및 바니시

열과 관련된 윤활유 분해로 인해 바니시와 슬러지가 생성됩니다. 흐름이 부적절하거나 패드 간극이 과도한 틸팅 패드 베어링은 근처 오일을 산화시키는 국부적인 핫스팟을 생성합니다. MPC(Membrane Patch Colorimetry) 값이 높거나(>20) 차가운 표면에 갈색 침전물이 있으면 심각한 열적 고통을 나타냅니다. 바니시는 또한 패드가 달라붙게 하여 피드백 루프를 만들어 손상을 가속화할 수도 있습니다.

물 및 미립자 오염

500ppm 이상의 물은 유막의 하중 전달 능력을 크게 감소시켜 배빗 피로를 가속화합니다. 한편, 단단한 입자(씰의 실리카, 기타 부품의 철)가 패드 표면에 박혀 샤프트를 마모시키는 역효과적인 돌출부를 생성합니다. 일상적인 페로그래피는 절단 마모(날카로운 입자)와 미끄럼 마모(둥근 입자)를 구별할 수 있습니다.

손상을 알리는 작동 매개변수 변경

때때로 틸팅 패드 베어링의 손상은 직접적인 측정이 아닌 기계 동작의 변화를 통해 드러납니다.

증가된 시동 토크

기계가 시동 또는 관성 감속 중에 정상보다 높은 토크를 요구하는 경우 패드 간섭을 의심해 보십시오. 부풀어 오른 패드(Babbitt Creep으로 인해) 또는 압착된 피벗이 항력을 생성할 수 있습니다. 현재 시동 전류 또는 토크를 과거 데이터와 비교하십시오. 조사를 위한 현실적인 임계값은 15% 증가입니다.

오일 출구 온도 변경

일정한 부하와 속도에서 건강한 베어링은 일정한 오일 출구 온도를 유지합니다. 주변이나 부하의 변화 없이 3~5°C의 점진적인 증가는 베어링 내부의 마찰 증가를 의미합니다. 이는 배빗 영역이 손실된 틸팅 패드 베어링에서 특히 두드러집니다. 나머지 패드가 더 많은 하중을 전달하기 때문입니다.

비정상적인 소음 패턴

숙련된 작업자는 소리를 통해 손상을 감지할 수 있습니다. 샤프트 회전 주파수에서 딸깍 소리나 두드리는 소리는 패드가 피벗에서 느슨하다는 것을 나타냅니다. 느린 롤링(터닝 기어) 중에 긁히거나 마찰하는 소음은 금속 간 직접적인 접촉을 나타냅니다. 초음파 마이크는 인간의 청력을 확장하여 몇 주 동안 가청 소음에 앞서 발생하는 고주파 마찰을 감지할 수 있습니다.

치명적 손상 지표 요약

빠른 참조를 위해 다음 표에는 틸팅 패드 베어링의 즉각적인 가동 중단 및 검사가 필요한 긴급 징후가 통합되어 있습니다.

재난사고 예방을 위한 선제적 조치

손상 징후를 인식하는 것이 중요하지만 이를 방지하면 베어링 수명이 연장됩니다. 틸팅 패드 베어링에 대해 다음 사례를 구현하십시오.

• ISO 16/13/10 이상으로 오일 청결도를 유지하십시오.
• 정밀검사할 때마다 패드 예압과 간격을 확인하십시오.
• 열화상을 분기별로 사용하여 기본 패턴을 설정하십시오.
• 월별이 아닌 매주 진동 데이터 추세를 확인하세요.
• 특히 일시적인 작동 중에는 베어링의 정격 하중을 초과하지 마십시오.

결론

틸팅 패드 베어링은 설계 매개변수 내에서 유지 관리할 때 신뢰성이 높지만 손상에 면역되지는 않습니다. 논의된 징후(시각적 마모 흔적, 열 이상, 진동 패턴, 윤활유 변경, 작동 교대)는 완전한 진단 프레임워크를 형성합니다. 단일 지표를 무시하면 점진적인 악화가 발생합니다. 반대로, 신속한 인식을 통해 목표한 개입이 가능해 몇 주간의 가동 중지 시간을 절약하고 치명적인 로터 손상을 방지할 수 있습니다. 고속 터보 기계를 운영하는 모든 시설의 경우 틸팅 패드 베어링의 손상 초기 징후를 인식하도록 직원을 교육하는 것은 선택 사항이 아니며 운영 우수성을 위해 필수적입니다.
