압축기에서 베어링 선택이 중요한 이유는 무엇입니까?

회전 기계 영역에서 베어링만큼 문자 그대로나 기능적으로 많은 책임을 지는 부품은 거의 없습니다. 논의 범위를 압축기로 좁히면 이 작은 부품의 중요성이 기하급수적으로 늘어납니다. 압축기는 종종 고압, 상승된 온도 및 지속적인 듀티 사이클 하에서 기계적 에너지를 유체 에너지로 변환합니다. 이 과정의 중심에는 압축기 베어링 , 회전 자유도뿐만 아니라 정렬, 진동 제어 및 피로 수명을 결정하는 정밀 요소입니다. 잘못된 베어링을 선택하면 단순히 조기 마모가 발생하는 것이 아닙니다. 이는 치명적인 오류, 계획되지 않은 가동 중지 시간 및 안전 위험을 초래할 위험이 있습니다. 따라서 압축기에서 베어링 선택이 중요한 이유를 이해하는 것은 엔지니어링 측면에서 중요한 부분이 아니라 운영상의 필수 사항입니다.

압축기에서 베어링의 기본 역할

선택 기준을 분석하기 전에 압축기 내부에서 베어링이 수행하는 역할을 평가해야 합니다. 가장 간단하게 베어링은 마찰을 최소화하면서 회전 샤프트를 지지합니다. 그러나 압축기 내부에서는 요구 사항이 더욱 강화됩니다. 샤프트에는 가스나 증기를 압축하는 임펠러, 로터 또는 스크롤 요소가 있습니다. 이러한 구성 요소는 때로는 동시에 반경 방향 힘과 축 방향 힘을 생성합니다. 따라서 압축기 베어링은 다음을 관리해야 합니다.

• 방사형 하중 (샤프트 축에 수직)
• 추력 하중 (샤프트 축과 평행)
• 정렬 불량 열팽창 또는 제조 공차로 인해
• 높은 회전 속도 (수백~수만 RPM)
• 다양한 윤활 조건 (오일 주입식, 오일 프리식, 냉매 윤활식)

베어링을 적절하게 선택하지 않으면 마찰이 증가하고 열이 발생하며 간격이 이동합니다. 오일 프리 압축기에서는 베어링이 기존 윤활 필름 없이 작동해야 하기 때문에 문제가 더욱 커집니다. 냉매 압축기에서는 냉매 및 오일과의 화학적 호환성이 가장 중요합니다. 따라서 압축기 베어링의 선택은 에너지 효율성, 소음 수준, 진동 특성 및 정밀 검사 간격에 직접적인 영향을 미칩니다.

잘못된 베어링 선택의 주요 결과

엔지니어가 베어링 선택의 미묘한 차이를 간과하면 여러 가지 실패 모드가 나타납니다. 각각에는 뚜렷한 운영상 및 재정적 처벌이 따릅니다.

이러한 불연속적인 실패 외에도 잘못된 선택으로 인해 체적 효율성이 저하됩니다. 베어링이 과도한 방사형 런아웃을 허용하면 압축 간격이 넓어져 내부 가스 누출이 발생합니다. 일단 정격 유량을 전달한 압축기는 다른 유지 관리 변수에 의해 가려져 조용히 5~15%의 용량을 잃을 수 있습니다. 마찬가지로, 사양을 넘어서는 축방향 유격은 고정된 볼류트 또는 엔드 플레이트에 상대적인 로터 위치를 변경하여 압축비를 동적으로 수정합니다. 이러한 미묘한 성능 손실은 몇 달에 걸쳐 상당한 에너지 낭비로 누적됩니다.

부하 특성 베어링 아키텍처 정의

모든 압축기는 특정 부하 프로필에서 작동합니다. 왕복동식 압축기는 각 피스톤 행정이 토크 변화를 생성하기 때문에 높은 맥동 부하를 생성합니다. 스크롤 및 스크류 압축기는 간헐적인 압축 챔버로 인해 더 부드럽지만 여전히 주기적으로 변화하는 부하를 전달합니다. 이와 대조적으로 원심 압축기는 일정한 고속 방사형 하중을 가하지만 임펠러 간의 압력 차이로 인해 상당한 추력도 가합니다.

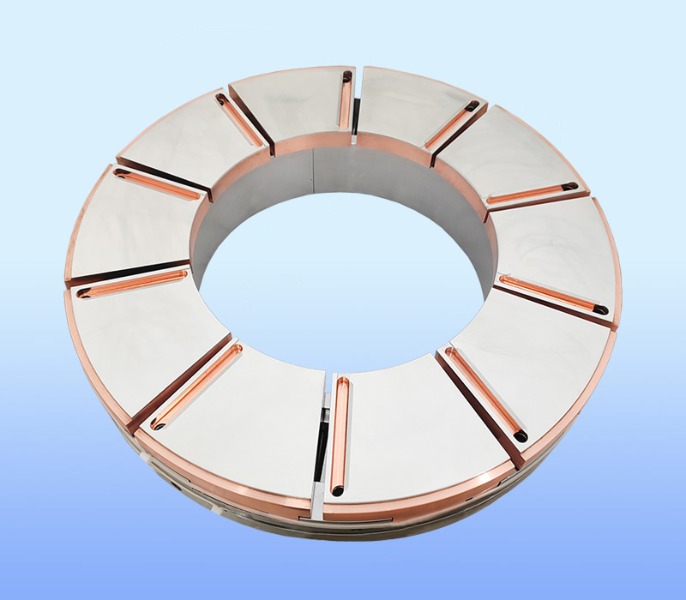

왕복 운동의 경우 압축기 베어링은 충격 부하를 견뎌야 합니다. 더 두꺼운 전동체나 특수강 등급의 롤러 베어링이 필요해졌습니다. 스크류 압축기에서 한 쌍의 로터는 반경방향 힘과 축방향 힘을 모두 생성합니다. 따라서 앵귤러 콘택트 볼 베어링이나 테이퍼 롤러 베어링이 일반적입니다. 원심 기계는 방사형 지지를 위해 틸팅 패드 저널 베어링을 사용하고 축 제어를 위해 복동식 스러스트 베어링을 사용하는 경우가 많습니다. 예를 들어 충격이 심한 환경에서 깊은 홈 볼 베어링을 사용하는 경우와 같이 하중 특성에 맞지 않는 베어링 유형을 선택하면 궤도의 찌그러짐과 미세 균열이 가속화됩니다.

속도 및 온도 제약

속도는 단지 RPM 등급에 관한 것이 아닙니다. 여기에는 윤활유 점도, 케이지 설계 및 열 방출 용량에 따라 달라지는 베어링의 제한 속도 계수가 포함됩니다. 터보팽창기-압축기 장치에 사용되는 것과 같은 고속 압축기에는 경량 케이지(페놀 수지, PEEK 또는 황동)가 포함된 정밀 베어링이 필요합니다. 표준 스탬핑 강철 케이지는 원심력으로 인해 변형될 수 있으며, 이로 인해 케이지가 불안정해지고 그에 따른 롤러 뒤틀림이 발생할 수 있습니다.

온도는 또 다른 필터를 부과합니다. 압축은 가스를 가열합니다. 열은 샤프트와 베어링으로 ​​이동합니다. 120°C에서 작동하는 압축기 베어링은 70°C에서 작동하는 것과 지속적으로 다른 내부 틈새(C3 또는 C4)를 필요로 합니다. 열 팽창을 무시하면 샤프트가 하우징보다 더 많이 팽창할 때 베어링이 고착될 위험이 있습니다. 반대로, 냉간 작동 압축기의 공간이 너무 크면 진동이 과도하고 부하 분산이 불량해집니다. 게다가 고온은 표준 그리스의 품질을 저하시키고 유막 두께를 감소시킵니다. 탄화수소 냉매를 사용하는 압축기의 경우 베어링 재료는 고온 작동 시 생성되는 산성 부산물로 인한 화학적 공격을 견뎌야 합니다.

윤활 전략 및 베어링 호환성

윤활은 롤링 또는 슬라이딩 베어링의 생명선입니다. 압축기에서 윤활유는 냉각과 밀봉이라는 두 가지 역할을 합니다. 급유식 스크류 압축기는 압축 열을 제거하고 로터 간극을 밀봉하는 대량의 오일을 순환시킵니다. 오일은 또한 압축기 베어링을 윤활합니다. 그러나 동일한 오일에도 로터 접촉이나 노화로 인한 파손으로 인한 미립자 잔해가 포함될 수 있습니다. 이러한 환경의 베어링에는 향상된 잔해 내성이 필요합니다. 따라서 내부 형상을 수정하거나 궤도를 강화해야 합니다.

오일 프리 압축기는 압축실에서 오일을 제거하지만 여전히 베어링 윤활이 필요합니다. 그리스 윤활 베어링은 씰이나 자기 커플링을 통해 압축 영역에서 분리되는 경우가 많습니다. 여기에서 압축기 베어링 선택은 재급지 간격, 작동 온도에서의 그리스 수명, 씰 성능 저하 시 공정 가스 유입에 대한 저항성을 고려해야 합니다. 냉매 압축기의 경우 베어링 윤활제는 냉매와 오일의 혼합물입니다. 저점도 혼합물에는 시동 또는 과도 조건 중 금속 간 접촉을 방지하기 위해 특수 표면 마감 또는 코팅(예: DLC 또는 인산염)이 있는 베어링이 필요합니다.

아래 표에는 윤활 기반 선택 고려 사항이 요약되어 있습니다.

베어링 수명 계산을 무시할 때 발생하는 비용

베어링 제조업체는 동적 정격 하중과 등가 하중을 기반으로 표준화된 수명 계산(L10, L10h)을 제공합니다. 그러나 시스템 조정 없이 이러한 등급을 적용하면 많은 압축기 고장이 발생합니다. 압축기 베어링에는 흡입 압력 변동, 토출 맥동 또는 간헐적인 액체 슬러깅으로 인해 가변 부하가 발생할 수 있습니다. 정상상태 수명 공식을 직접 적용하면 실제 피로가 과소평가됩니다. 또한 수명 계산에서는 깨끗한 윤활 및 정렬을 가정합니다. 이는 현장 작업에서 거의 유지되지 않는 조건입니다.

현명한 선택에는 안전 요소가 포함됩니다. 특히 연속 공정 산업(정유, 화학 공장, 가스 전송)에서 중요한 압축기에 필요한 수명이 2배 ~ 3배 늘어납니다. 또한 오염에 대한 수명 조정(ISO 281에 따른 수명 수정 계수 a2 및 a3 사용)이 필수적입니다. 작동 점도비(κ)와 오염 수준(etac)을 고려하지 않고 기본 정격 하중만을 기준으로 베어링을 선택하면 기술자가 오일 품질 문제로 오인하는 조기 고장이 발생하는 경우가 많습니다.

진동, 소음 및 시스템 안정성

베어링은 압축기 소음과 기계적 안정성에 영향을 미칩니다. 내부 틈새가 느슨하면 샤프트가 베어링 틈새 내에서 궤도를 그리며 비동기 진동이 발생합니다. 고속 원심 압축기에서 이러한 궤도 운동은 회전동력 불안정을 유발하여 유체로 인한 소용돌이 또는 휘핑을 유발할 수 있습니다. 이러한 현상은 씰, 임펠러 및 베어링을 동시에 손상시킵니다. 반대로, 앵귤러 콘택트 베어링의 과도한 예압은 강성을 높이지만 댐핑을 감소시켜 더 많은 고주파 진동을 하우징 및 연결된 배관에 전달합니다.

왕복동 압축기의 경우 압축기 베어링은 과도한 반경방향 유격 없이 교번 하중을 관리해야 하며 그렇지 않으면 피스톤 측면 하중이 실린더 마모를 유발합니다. 가변 속도 드라이브(VSD)는 문제를 더욱 복잡하게 만듭니다. 베어링은 샤프트 베어링 시스템의 고유 진동수를 피하면서 속도 범위 전체에서 작동해야 합니다. 1500RPM에서 조용히 작동하는 베어링은 2400RPM에서 공진하여 케이지 마모를 가속화할 수 있습니다. 따라서 선택에는 정적 정격 하중뿐만 아니라 조립된 로터 베어링 시스템의 고유값 분석도 포함됩니다.

유지 관리 전략 및 접근성

어떤 베어링도 영원히 지속되지 않습니다. 그러나 선택에 따라 대체가 발생하는 방법과 시기가 결정됩니다. 일부 압축기 설계에서는 분할 하우징에 베어링을 배치하므로 주요 분해 없이 검사가 가능합니다. 기타 압축기, 특히 일체형 기어 압축기의 경우 단일 압축기 베어링을 교체하려면 완전한 분해가 필요합니다. 이러한 경우 수명이 입증된 베어링(예: 하이브리드 세라믹 볼 베어링)을 선택하면 가동 중지 시간을 방지할 수 있으므로 더 높은 초기 비용을 정당화할 수 있습니다.

진동 분석, 오일 잔해 모니터링, 온도 측정 등 예측 유지 관리 방법은 모두 베어링 고장 모드에 따라 달라집니다. 고장 진행이 알려진 베어링(예: 점진적인 파손 대 갑작스러운 케이지 파손)을 선택하면 운영자가 개입을 계획할 수 있습니다. 갑작스러운 가동 중단으로 인해 생산이나 안전이 위협받는 무균 제약 공기 또는 정유 장비 공기 시스템을 제공하는 압축기에서는 치명적인 고장 모드가 허용되지 않습니다. 따라서 베어링 선택에는 부하 및 속도 용량뿐만 아니라 고장 모드 특성 선택도 포함됩니다.

결론: 전략적 결정으로서의 선택

압축기의 베어링 선택은 나중에 생각할 수 없습니다. 이는 에너지 소비, 신뢰성, 유지 관리 빈도 및 총 소유 비용에 영향을 미치는 전략적 결정입니다. 압축기 베어링은 기계적 부하, 열 조건, 윤활 화학 및 작동 역학이 교차하는 지점에 위치합니다. 하나의 매개변수가 일치하지 않으면 성능이 저하됩니다. 둘 이상의 불일치로 인한 보증 실패.

엔지니어와 유지보수 전문가는 일반 베어링 카탈로그를 넘어서야 합니다. 부하 스펙트럼, 열 과도 현상, 오염 원인 및 액세스 제약 조건을 분석해야 합니다. L10 수명뿐만 아니라 윤활유 수명, 오염 조정 및 진동 임계값도 계산해야 합니다. 올바르게 수행되면 선택한 베어링은 수년간 조용하고 효율적이며 예측 가능하게 작동합니다. 제대로 수행되지 않으면 베어링이 가장 약한 링크가 되며 압축기는 약한 링크를 감당할 수 없습니다.
