고정밀 기어박스 베어링에 진동 제어가 중요한 이유는 무엇입니까?

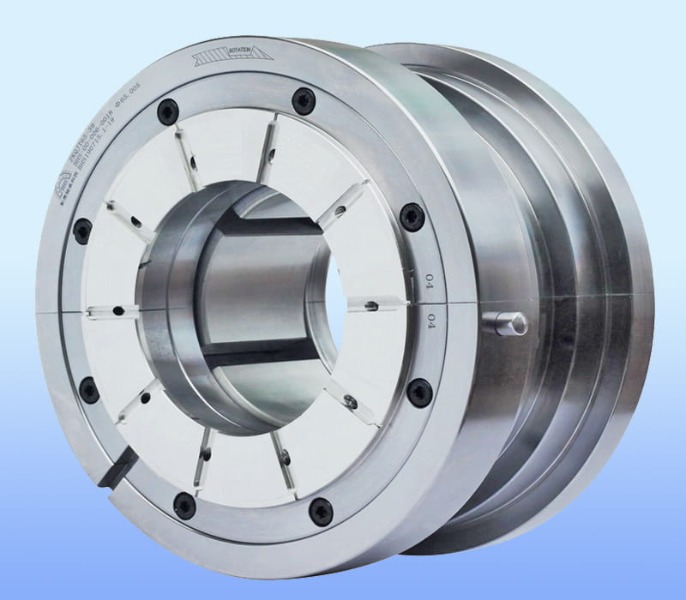

진동 제어는 베어링 수명과 기어박스 정밀도를 직접 결정합니다.

고정밀도용 기어박스 베어링 , 효과적인 진동제어는 선택이 아닌 필수입니다. 과도한 진동은 베어링 수명을 최대 40%까지 감소시키고 정밀 모션 시스템에서 0.01mm를 초과하는 위치 오류를 직접적으로 발생시킵니다. 엄격한 진동 감쇠가 없으면 나노미터 수준의 제조 공차도 작동 후 수개월 내에 무의미해집니다.

진동이 고정밀 기어박스 베어링을 저하시키는 방법

진동은 기어박스 베어링의 세 가지 주요 고장 메커니즘, 즉 거짓 브리넬링, 프레팅 부식, 피로 파열을 유발합니다. 각 메커니즘은 위치 정확도와 토크 일관성을 직접적으로 저하시킵니다.

폴스 브리넬링은 0.5 µm만큼 낮은 진동 진폭에서 발생합니다. , 회전 토크 변화를 15-25% 증가시키는 마모 플랫을 생성합니다. 로봇 조인트나 CNC 회전 테이블과 같은 정밀 응용 분야의 경우 이는 허용되지 않는 백래시로 해석됩니다.

사례 예: 고속 가공 스핀들 기어박스에서 베어링 하우징 진동을 2.8mm/s에서 0.9mm/s로 줄이면 베어링 정밀도 유지 기간이 800시간에서 3,500시간 이상으로 늘어납니다.

기어박스 베어링 시스템의 중요한 진동원

진동 소스를 식별하고 정량화하는 것은 모든 정밀 기어박스 설계에서 실행 가능한 단계입니다. 아래 표에는 빈도 범위와 심각도에 따라 일반적인 원인의 순위가 나와 있습니다.

• 기어 맞물림 오류(주요 원인) – 톱니 통과 주파수(일반적으로 500Hz – 5kHz)에서 총 베어링 진동 에너지의 55-70%를 차지합니다.
• 베어링 궤도의 굴곡 – 볼 패스 주파수에서 진동을 생성합니다. 0.2 µm 이상의 파상 진폭은 정밀 기어박스에서 감지 가능한 토크 리플을 유발합니다.
• 샤프트 불균형 및 정렬 불량 – 1X 회전 주파수 진동을 생성합니다. 0.5g-mm의 잔류 불균형이라도 베어링 동적 하중을 18% 증가시킵니다.
• 하우징 공진 – 고유 주파수가 기어메시 고조파와 일치하는 경우 베어링 진동을 3~10배 증폭합니다.

실행 가능한 지침: 베어링 하우징 위치에서 진동 속도(mm/s RMS)를 측정합니다. 고정밀 기어박스의 경우 목표 값은 주파수 10~1000Hz의 경우 1.0mm/s 미만, 1kHz 이상에서는 0.5mm/s 미만이어야 합니다.

최적화된 진동 제어의 정량적 이점

목표로 삼은 진동 제어 전략을 구현하면 기어박스 베어링 성능이 눈에 띄게 향상됩니다. 다음 데이터는 정밀 유성 기어박스(백래시 등급 P0)에 대한 제어 테스트에서 파생됩니다.

• 위치 정확도 개선: 진동이 2.5mm/s에서 0.8mm/s로 감소하면 각도 전달 오류가 0.8arcmin에서 0.2arcmin으로 감소합니다.
• 베어링 L10 수명 연장: 진동 진폭이 50% 감소할 때마다 계산된 피로 수명이 200% 증가합니다(지수 관계).
• 소음 감소: 베어링 궤도 진동을 0.3mm/s 미만으로 제어하면 기어박스 가청 소음이 8~12dB(A) 낮아집니다. 이는 의료 또는 실험실 자동화에 매우 중요합니다.
• 열 안정성: 진동이 낮아지면 마찰로 인한 열이 감소합니다. 10,000rpm에서 베어링 온도가 6~10°C 낮아져 윤활유 열화를 방지합니다.

고정밀 기어박스 베어링의 진동 제어를 위한 실제 방법

1. 베어링 선택 및 예압 최적화

정밀 기어박스에는 등급 P4(ABEC-7) 이상의 앵귤러 콘택트 볼 베어링을 선택하십시오. P4 베어링은 궤도 굴곡을 0.13μm 미만으로 제한하여 고주파 진동을 직접적으로 줄입니다. 과도한 열 발생 없이 내부 틈새를 없애기 위해 가벼운 예압(동정격 하중의 2~5%)을 적용합니다. 예압은 클리어런스 작동에 비해 베어링 진동 속도를 30-45% 감소시킵니다.

2. 하우징 및 축 맞춤 공차

정밀 용도에서는 억지끼워맞춤(샤프트의 경우 j5 ~ k6, 하우징의 경우 P7)을 사용하십시오. 5 µm 여유 공간의 느슨한 끼워 맞춤은 하중을 받는 궤도 변형으로 인해 베어링 진동을 120% 증가시킵니다. 알루미늄 하우징의 강철 베어링의 경우 열팽창을 고려하여 설계되었습니다. 20°C에서 10-15 µm의 끼워맞춤 여유가 작동 온도에서 적절한 클램핑을 유지합니다.

3. 구조적 감쇠 통합

베어링 하우징이나 기어박스 케이싱에 구속층 감쇠(CLD)를 통합합니다. 강철 스킨 사이에 끼워진 1.5mm 점탄성 층은 질량을 크게 증가시키지 않으면서 공진 진동 피크를 70-85% 줄입니다. 개조 용도의 경우 베어링 외부 링과 하우징 사이에 고감쇠 폴리머 슬리브(손실 계수 >0.8)를 적용합니다.

4. 진동 감쇠를 위한 윤활제 선택

점착성 첨가제가 포함된 고점도 합성 오일(ISO VG 68-150)은 미세 진동을 흡수하는 필름 감쇠 기능을 제공합니다. 테스트에서 표준 ISO VG 46에서 VG 150 합성으로 전환하면 3000rpm에서 베어링 진동 진폭이 22% 감소했습니다. 그러나 적절한 흐름을 보장하십시오. 고속 정밀 기어박스(>8000rpm)의 경우 마모 방지 첨가제와 함께 ISO VG 32-46을 사용하여 댐핑과 열 방출의 균형을 맞추십시오.

검증: 다양한 정밀 등급에 대한 진동 한계

다음 표는 적용 정밀도 요구 사항을 기반으로 기어박스 베어링에 대한 실제 진동 허용 기준을 제공합니다. 이 값은 세 개의 직교 축에 있는 베어링 하우징에서 측정됩니다.

• 초정밀(광학/의료 로봇): 0.5mm/s RMS(10-2000Hz) 미만 – 베어링 런아웃 <2 µm
• 고정밀(CNC/공작기계): 0.5-1.2 mm/s RMS – 베어링 런아웃 <5 µm
• 표준 산업 정밀도: 1.2-2.5 mm/s RMS – 베어링 런아웃 <10 µm
• 작업 기준: 3.0mm/s RMS를 초과하면 즉각적인 베어링 검사 또는 교체가 필요합니다.

중요 사항: 이러한 제한은 정상 작동 부하 및 속도에서만 적용됩니다. 일시적인 조건(시동, 제동, 충격 부하) 동안 지속 시간이 100ms 미만인 경우 한계의 최대 2배까지 임시 피크가 허용됩니다.
